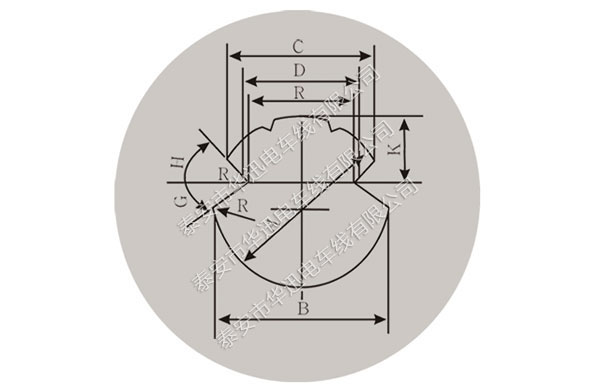

CTA、CTAH系列铜银合金接触线尺寸图
铁标(TB/T2809-2005)铜银合金接触线机械性能，结构尺寸表
表1机械性能表(结构尺寸参见表2)
| 型号 | 拉断力KN不小于 | 伸长率％ | 扭转(至破坏) | 反复弯曲（至破坏） | 电阻率Ωmm2/m，20℃时不大于 | ||
| 未软化 | 软化后 | 不小于 | 圈数不小于 | 弯曲半径 (mm) | 次数 不小于 | ||
| CTAH85 | 32.25 | 29.02 | 3.0 | 5 | 30 | 6 | 0.01777 |
| CTAH110 | 39.96 | 35.96 | 3.0 | 5 | 30 | 6 | |
| CTAH120 | 43.56 | 39.20 | 3.0 | 5 | 30 | 6 | |
| CTAH150 | 54.36 | 48.92 | 3.0 | 5 | 30 | 6 | |
| CTA85 | 31.39 | 28.25 | 3.0 | 5 | 30 | 6 | |
| CTA110 | 38.85 | 34.96 | 3.0 | 5 | 30 | 6 | |
| CTA120 | 42.35 | 38.12 | 3.0 | 5 | 30 | 6 | |
| CTA150 | 52.85 | 47.56 | 3.0 | 5 | 30 | 6 | |
表2结构尺寸表
| 规格 (标称 截面积mm2) | 计算 截面积 (mm2) | 尺寸及偏差（mm) | 角度及偏差 | 参考单 位质量 (kg/km) | |||||||
| A ±1% | B ±2% | C ±2% | D +4% -2% | E | K | R | G | H | |||
| ±1° | |||||||||||
| 85 | 85 | 10.80 | 10.76 | 9.40 | 7.24 | 6.80 | 4.60 | 0.40 | 27 | 51 | 769 |
| 110 | 111 | 12.34 | 12.34 | 9.73 | 7.24 | 6.80 | 4.47 | 0.40 | 27 | 51 | 992 |
| 120 | 121 | 12.90 | 12.90 | 9.76 | 7.24 | 6.80 | 4.35 | 0.40 | 27 | 51 | 1082 |
| 150 | 151 | 14.40 | 14.40 | 9.71 | 7.24 | 6.80 | 4.00 | 0.40 | 27 | 51 | 1350 |
| 注1:截面积允许偏差为计算面积的±3%，注2:参考单位质量按密度8.94g/cm³计算。 | |||||||||||

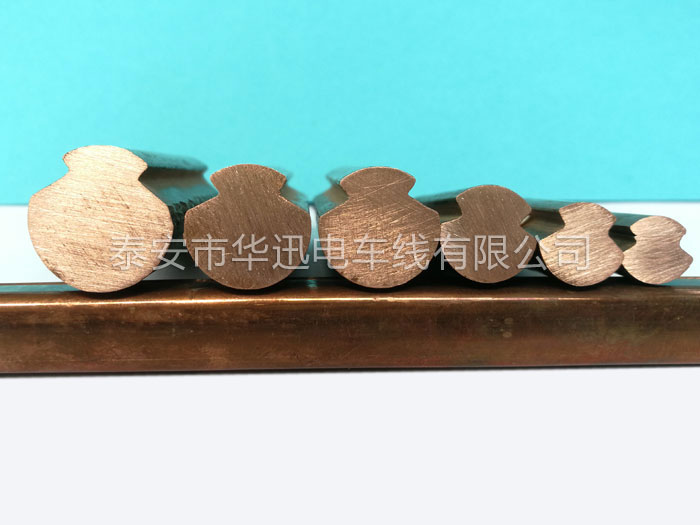

CTA、CTAH系列铜银合金接触线
